KULLANIM ALANLARI
- Şehir şebekeleri içme ve kullanma suyu
- Peyzaj sektörü
- Tarımsal sulama sistemleri
- Drenaj ve pis su taşınmasında
- Ø 20 mm (dahil)’den, Ø 110mm (dahil)’ e kadar PN16 basınç değerlerinde kullanılabilir
| SICAKLIK °C | -10°C /+25°C | +26°C /+35°C | +36°C /+45°C |
| ÇALIŞMA BASINÇ (BAR) | 16 | 12,5 | 6 |
KULLANIM BİLGİLERİ
- GPA boru bağlantı adaptörleri depolama ve montaj esnasında sert ve keskin cisimlerden uzak tutulmalıdır. Tesisat toprak altına döşenecekse sert ve keskin cisimlerden korumak amacı ile kumla kapatılmalıdır.
- Dişli bağlantılarda teflon bant kullanılmalıdır. Teflon bant adaptöre su sızıntısını önleyecek kadar ve sıkma yönünde sarılmalıdır. Teflon bandın az kullanılması adaptörün su sızdırmasına neden olacağı gibi fazla kullanılması ise adaptör üzerinde ek gerilme oluşturur ve bu durum montaj esnasında adaptörün kırılmasına yol açabilir. Lütfen dikkat ediniz.
GPA KAPLİN ADAPTÖR ÜRÜN MONTAJ AŞAMALARI

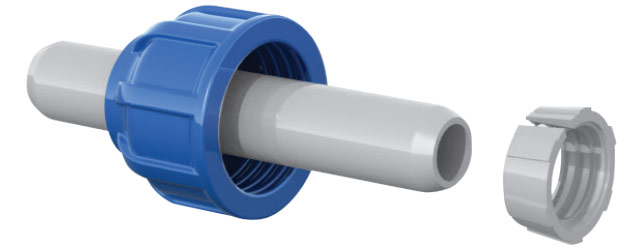

1- İlk olarak kullanılacak borunun ağız kısmına pah açınız. Böylelikle oringe zarar verilmeden kolay montaj sağlanmış olunur. Ucu pah açılmış boruya kapak takılır.

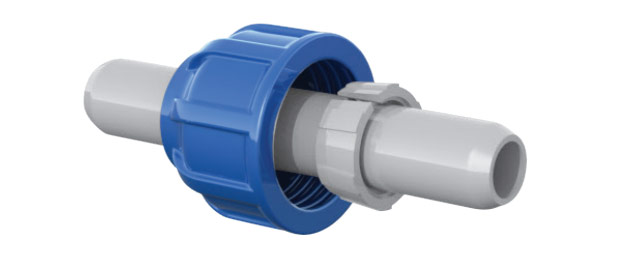

2- Ringin düşük çap kısmı kapağa bakacak şekilde boruya takılır.

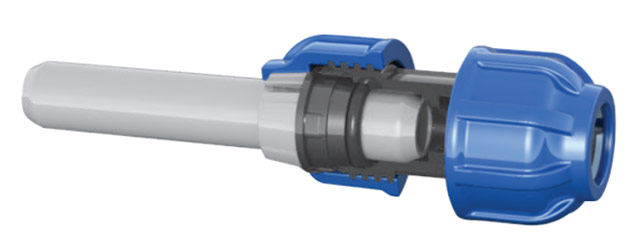

3- Ring ve kapak takılmış boru aşağıdaki gibi birleştirilir. Boruyu adaptörün iç kısmında bulanan dayama noktasına kadar itiniz. Boruda ovallik +,- 0,5 mm’den büyük olmamalıdır.
4- Son olarak kapak sıkılır. Kapakları sıkmak için GPA kaplin anahtarı kullanınız.
GPA PRİZ KOLYE MONTAJ AŞAMALARI

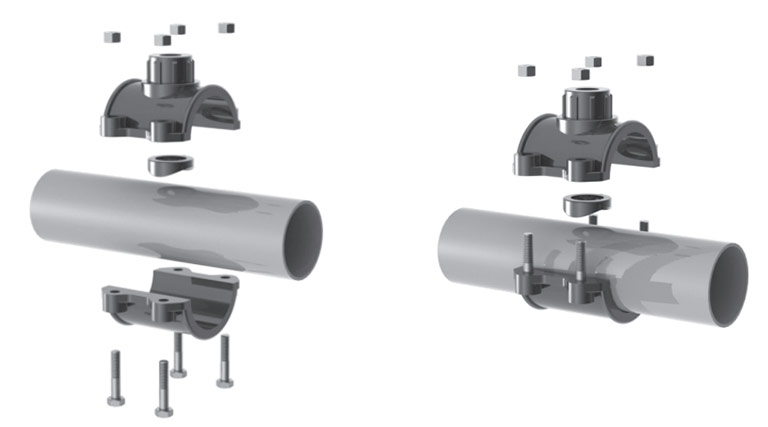

1- Aşağıda görülen priz kolye kapağı civatalarıyla birlikte boruya tutturulur.

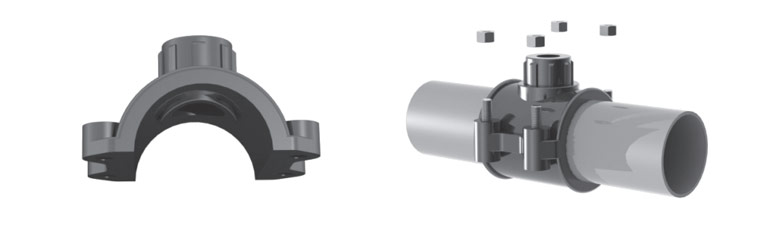

2- Sızdırmazlık contası çıkış tarafı olan priz kol n conta yuvasına
oturtulur ve boruya takılır.

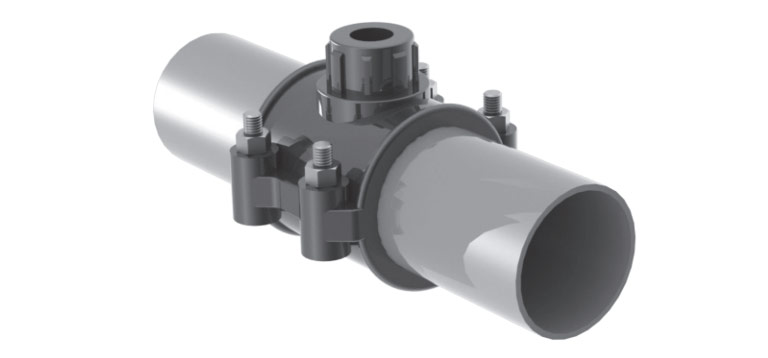

3- M8 Somunlar AA 13 anahtar ile sıkılarak montaj tamamlanır. Son olarak uygun aparatlarla boru delinerek uygun adaptör çıkış tarafına takılır.
